33. Velikost a kombinace objektů (studijní text)

Sjednocení velikosti objektů

V Zoner Callistu můžete snadno sjednotit velikost více vybraných objektů v jedné nebo v obou osách prostřednictvím dialogového okna Sjednocení velikosti (Ctrl+9).

obr

Obr. 1: Aktivace dialogového okna Sjednocení velikosti

V každé ose je možno stanovit novou velikost podle největšího nebo nejmenšího objektu nebo podle průměrné hodnoty všech velikostí.

Pokud je mezi vybranými objekty zahrnutými do sjednocení velikosti nepravidelný objekt, např. čára nebo kružnice, je pro výpočet velikosti směrodatný opsaný obdélník tohoto objektu, který se rovná rámci, jenž se vykresluje při vybrání tohoto objektu editačním nástrojem.

obr

Obr. 2: Popis tlačítek dialogového okna Sjednocení velikosti.

Logické operace s objekty

Zoner Callisto umožňuje spojení dvou a více objektů do jednoho, vytvoření objektu, který vzniká z průniků dvou a více objektů a ořezání objektu jedním nebo více objekty. Tyto operace se provádějí prostřednictvím dialogového okna Logické operace (Ctrl+0).

obr

Obr. 3: Aktivace dialogového okna Logické operace.

Spojení objektů

Vyberte dva objekty a klepněte na tlačítko pro spojení. Vznikne nový objekt, který bude mít vlastnosti podle toho objektu, který se nachází dále z hlediska viditelnosti.

obr

Obr. 4: Příklad spojení dvou objektů.

Průnik objektů

Vyberte dva objekty a klepněte na tlačítko pro průnik objektů. Vznikne nový objekt podle části, kterou se oba objekty překrývaly.

obr

Obr. 5: Příklad průniku dvou objektů.

Ořez pomocí objektů

Provádí ve dvou krocích: nejprve vyberte objekt nebo objekty, které budou označeny jako tzv. řezací objekty a klikněte na první tlačítko z ohraničené skupiny. Pak vyberte objekt, který má být ořezán, a klikněte na druhé tlačítko.

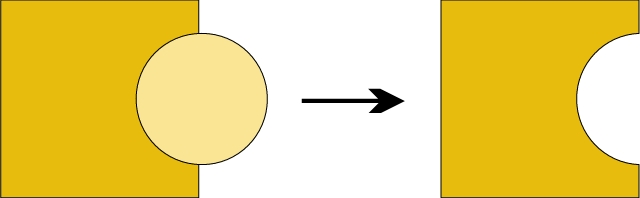

Obr. 6: Příklad ořezu pomocí objektů.

Kombinace objektů

Zajímavou funkcí je kombinace objektů. Kombinuje spojení objektů s ořezem a průnikem objektů. Funguje tak, nejprve spojí dva a více objektů do jednoho a posléze z něho „vyřízne“ části, které mají společné (průnik).

obr

Obr. 7: Příklad kombinace objektů.

obr

Obr. 8: Popis dialogového okna Logické operace

Funkce dialogového okna Logické operace jsou též přístupné v hlavním menu Objekty | Logické operace | … nebo Objekty | Kombinovat (Ctrl + K).

33. Velikost a kombinace objektů (cvičení)

Úkol č. 1

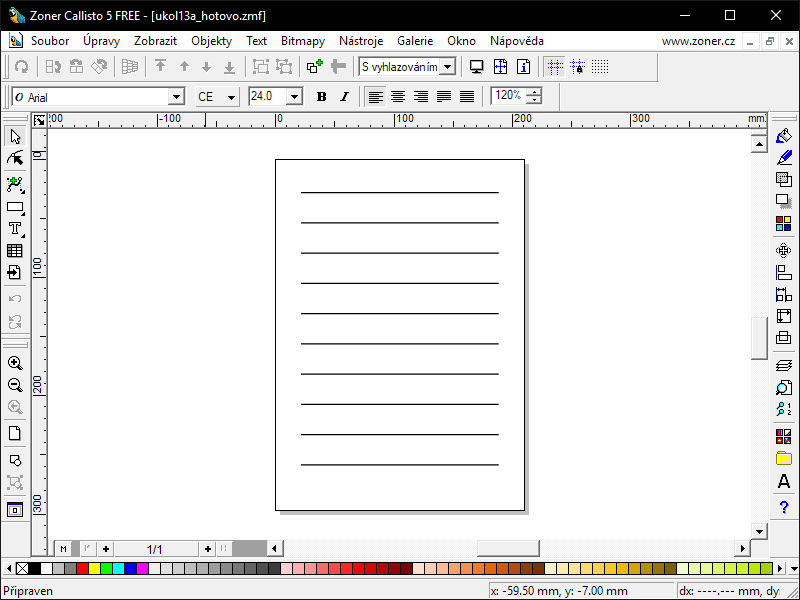

  1. Stáhněte si soubor ukol13a.zmf do složky Callisto.
  2. Otevřete si ho a upravte ho podle předlohy níže.
  3. Výsledný soubor si uložte.

Nápověda: použijte sjednocení velikosti, pravidelné rozmístění a zarovnání na střed.

Úkol č. 2

  1. Vytvořte kresbu ozubeného kola podle předlohy níže.
  2. Objekt zarovnejte na střed stránky.
  3. Výsledný soubor si uložte pod názvem ukol13b.zmf do složky Callisto.

obr

Nápověda: použijte dva kruhy, jeden malý obdélník.
